| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage d'exportation de Stardard par le carton |
| Délai de livraison: | 5-10Days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 20 000 PCs par mois |

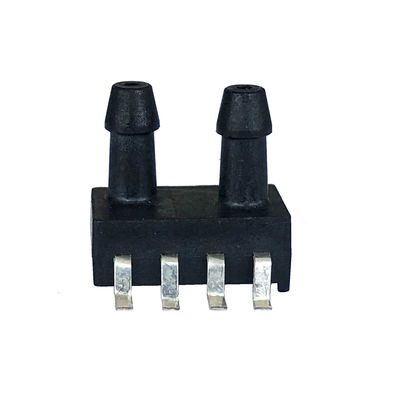

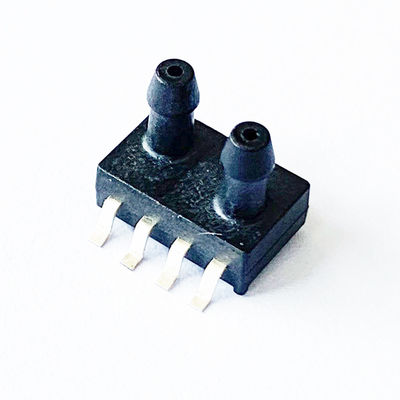

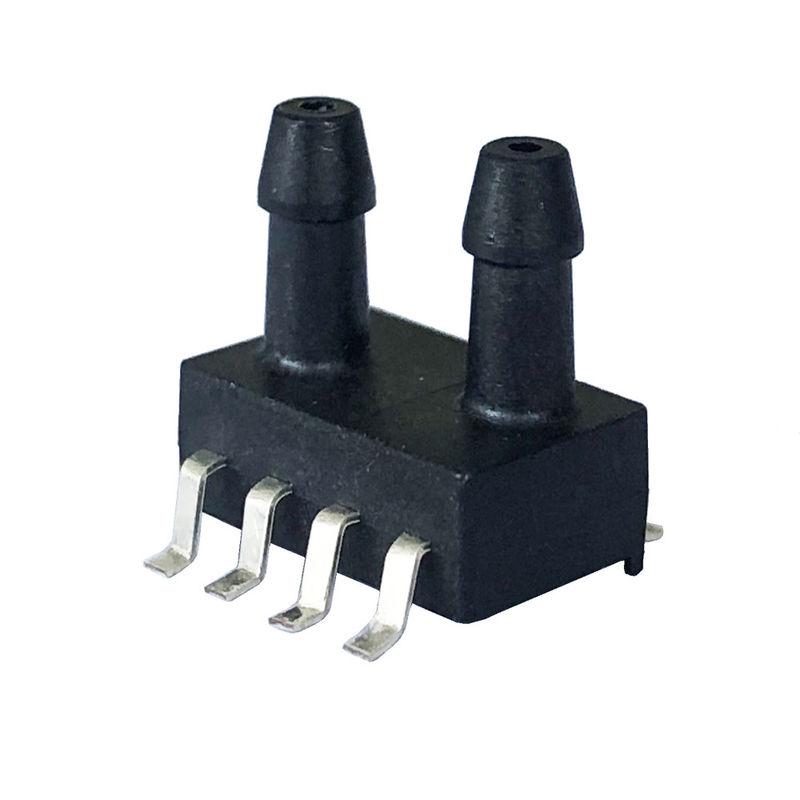

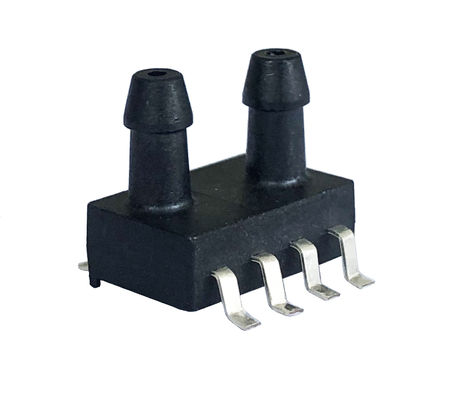

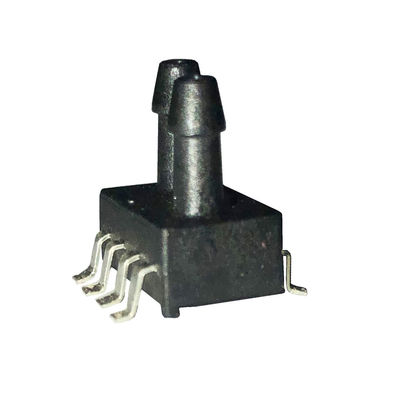

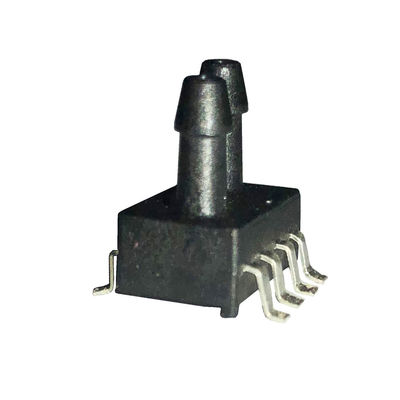

| Nom de produit: | capteur de la pression 8Pin intégré par différentiel | Chaîne de pression: | -5~0kPa… 5kPa |
|---|---|---|---|
| Alimentation d'énergie: | 5V/3.3V etc.. | sortie: | 0.5-4.5V/0.2-2.7V etc.. |
| Exactitude: | ±2.5% | Type de pression: | Type différentiel |
| Médias mesurés: | Pour le gaz ou l'air non-corrosif | Temp compensé.: | 0-60 ' C |
| TEMPÉRATURE AMBIANTE: | -10 ~85' C | Au-dessus de la pression: | 2X |
| Mettre en évidence: | transmetteur de pression de différence de Pin 5kPa 8,8 capteur de différence de pression de Pin 3.3V,5kPa 8 Pin Differential Pressure Sensor |
||
Caractéristique
Type différentiel
Application
Pour le gisement médical et sain d'équipement, tel que des ventilateurs moniteur respirant la respiration de machine, le CPAP (pression positive de voie aérienne de Continueous), l'instruction d'écoulement d'apnée du sommeil, de spiromètres, de gaz, d'air circulation, lit d'hôpital etc..
Pour le champ industriel, instrumentation tel que la mesure de flux d'air, la CAHT et les mesures pneumatiques, de gaz écoulement, systme d'échappement, swithes de pression, mesure de niveau liquide, etc.
Pour d'autres champs, tels que l'application etc. d'équipement de sport, d'appareils de lutte anti-incendie, de sciences biologiques, de consommateur.
Paramètre d'optimisation du traitement
Sauf indication contraire, des mesures ont été prises avec une tension d'alimentation de 5 volts continu à une température de 25±1℃ et d'humidité s'étendant de 25%~85%.
| Article | Données | Unité |
| Alimentation d'énergie | 5 (ou 3,3 par coutume) | V |
| Courant de Max. Excitation | 3 | mA |
| Le signal de sortie | 0.5-4.5 (ou 0.0-2.7 ou par coutume) | V |
| Exactitude | ±2.5 | %Span |
| TCO (Temp. Coefficient de compensation) | ±0.03 | %FS/℃ |
| TCS (Temp. Coefficient d'envergure) | ±0.03 | %FS/℃ |
| Stabilité à long terme (1year) | ±0.5 | %Span |
| Au-dessus de la pression | 2X (≤500kPa) | Évalué |
| 1.5X (≥500kPa) | ||
| Temp de compensation. | 0 | 60/32 | 140 | ℃/℉ |
| Temp ambiant. | -10 | 85/-14 | 176 | ℃/℉ |
| Temp de stockage. | -40 | 125/-40 | 257 | ℃/℉ |
Connexion électrique
|
Type |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Analogue |
N/C |
Vdd |
Vout |
N/C |
N/C |
N/C | N/C | LA terre |
|
IIC |
N/C |
Vdd |
N/C |
N/C |
N/C | SDA | Câble coaxial | LA terre |
NOTE :
1, goupilles de N/C doit être laissé le flottement
2, soudure des goupilles d'avance : 250' C pour le maximum de 5 sec.
3, ajoutent svp le condensateur 0.1uf entre VDD et terre
Guide d'ordre
Notes
1. protection d'ESD d'instrument pendant la soudure et l'assemblée.
2. la tension de surcharge (6.5Vdc) ou le courant (5mA) peut brûler ASIC.
3. Le milieu doit être compatible avec les pièces pressurisées.
4. Veuillez nous contacter pour la demande spéciale sur le paramètre et l'application.
