| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage d'exportation de Stardard par le carton |
| Délai de livraison: | 5-10Days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 20 000 PCs par mois |
| Utilisation: | CAPTEUR DE PRESSION | Théorie: | Capteur de résistance |
|---|---|---|---|
| Sortie: | CAPTEUR analogue | Type de pression: | Pression du differentail M14 |
| Certificat: | CE ROHS | Port: | Chengdu/Changhaï |
| Surligner: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

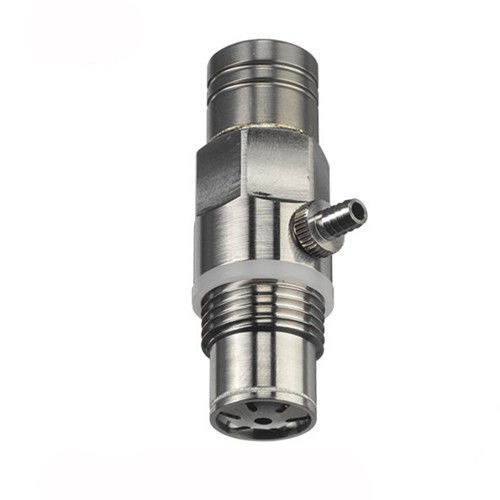

Contre le capteur piézorésistif différentiel de pression barométrique d'impact
La pression est appliquée à l'avant de l'élément de mesure de silicium par l'intermédiaire d'un diaphragme en acier mince et d'une huile de silicone de mediumof de transmission. Cet élément de mesure de silicium a une structure microme-chanically produite de membrane. Il contient les résistances implantedpiezoresistive reliées dans un pont de Wheatstone. De la pression de Thereference (gaz seulement) est alimentée par l'intermédiaire d'un mamelon de tuyau (diamètre 3,5) derrière l'élément de mesure. Quand il y a un pressuredifference entre l'avant et arrière de l'élément de mesure, le pont est non équilibré et un signal de sortie proportionnel à la pression est produit
Les effets thermiques sont principalement compensés par individuellement les résistances ned par TU construites dans le capteur. Le capteur terre-est isolé.
Applications
Une des applications principales de ce capteur est de mesurer des pressions statiques et dynamiques. La différence dans la pression de la pression de thereference est mesurée. Dans des conditions normales, la pression de thereference sera égale à la pression ambiante. Thesensors sont calibrés pour détecter une surpression, ainsi devraient seulement être employés dans ce secteur. Le fait que le milieu est séparé par un diaphragme en acier signifie que le capteur peut être utilisé dans la plupart des applications. Les diaphragmes en acier et le remplissage d'huile de silicone n'exercent aucun effet sur le comportement dynamique du capteur. Le capteur est utilisé avec le type 4603B d'amplificateur.
Caractéristiques
Les médias à employer pour la pression de référence sont limités pour sécher, non-corrodant des gaz. En raison de la longueur du tuyau, la pression de référence peut seulement être mesurée comme pression statique. Le mamelon de tuyau (diamètre 3,5) peut être enlevé
Le capteur est fourni avec un courant constant, dont la valeur isdetermined par calibrage d'usine. Ce point actuel d'andzero de calibrage sont montrés séparément pour chaque capteur dans le certificat de calibrage. Ces valeurs peuvent être ajustées sur l'amplificateur Type4603B. Le calibrage actuel et les au zéro absolu sont definedto donnent un signal de sortie de capteur de 500 système mv pour une pression of100 %FS.
Données techniques (= à °C) 25 Tref
| Type de capteur | 4053… | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| Gamme | baril | 0… 1 | 0… 2 | 0… 5 | 0… 10 | |
| O | surpression d'erload | |||||
| baril | 2,5 | 5 | 12,5 | 25 | ||
| Dépression | barabs | au vide | au vide | au vide | au vide | |
| Sensibilité nominale | mV/bar/mA | 125 | 62,5 | 25 | 12,5 | |
| Linéarités | %FSO | <_> | <_> | <_> | <_> | |
| Stabilité de type au zéro absolu. ** | %FSO/a | <_0> | <_0> | <_0> | <_0> | |
| Changement au zéro absolu thermique ** | %FSO | <_> | <_> | <_> | <_> | |
| Fréquence naturelle | kilohertz | ≈15 | ≈30 | ≈80 | ≈120 | |
| Gamme de pression de référence | barabs | 0… 1,2 | ||||
| Sortie complète (FSO) * | système mv | 500 | ||||
| Chaîne actuelle Ical de calibrage | mA | 12… 5 | ||||
| Impédance d'entrée-sortie | kilowatt | ≈3 | ||||
| Zéro à 0 rel de barre | système mv | <> | ||||
| Stabilité : type de sensibilité. ** | %/a | <0> | ||||
| Changement thermique de sensibilité ** | % | <> | ||||
| Température ambiante compensée | °C | – 20… 50 | ||||
| Température minimum/maximale | °C | – 40/70 | ||||
| Serrage du couple | N·m | 12… 20 | ||||
| Sensibilité d'accélération | mbar/g | <0> | ||||
| Résistance aux chocs | g | 1 000 | ||||
| Poids | g | 33 | ||||
| Prise | Type Se 103A054 de Fischer | |||||
| courant de *Calibration comme spécifique dans le certificat de calibrage | ||||||
| ** Dans la température ambiante compensée | ||||||
