| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage d'exportation de Stardard par le carton |
| Délai de livraison: | 5-10Days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 20 000 PCs par mois |

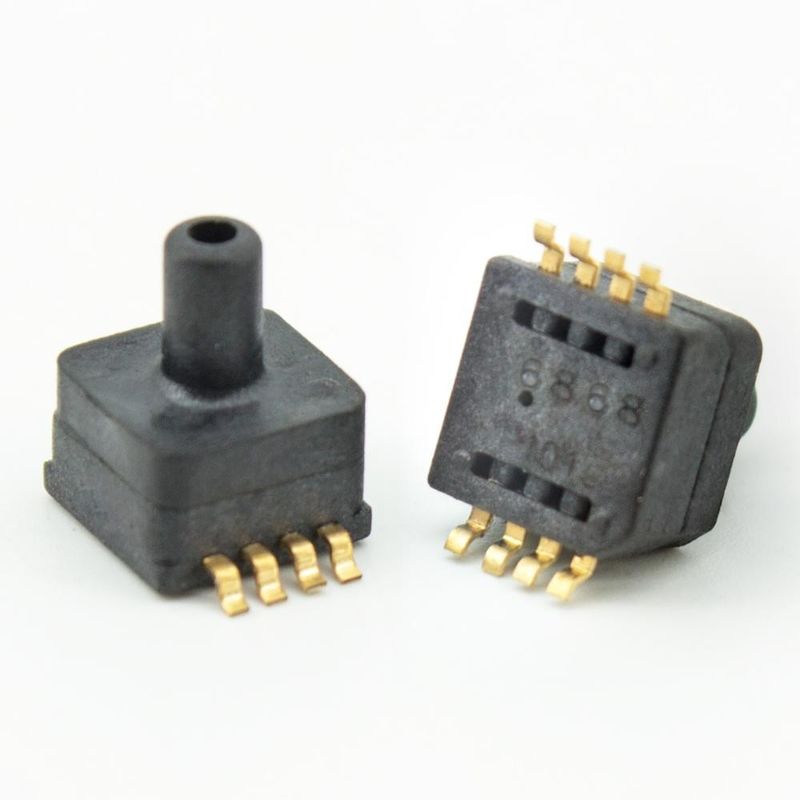

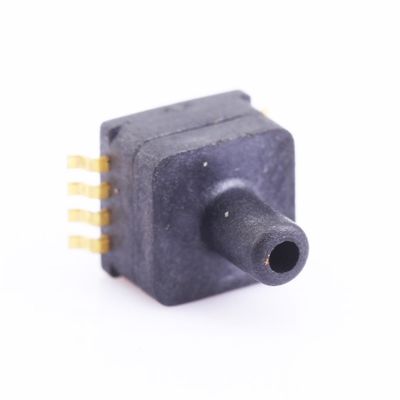

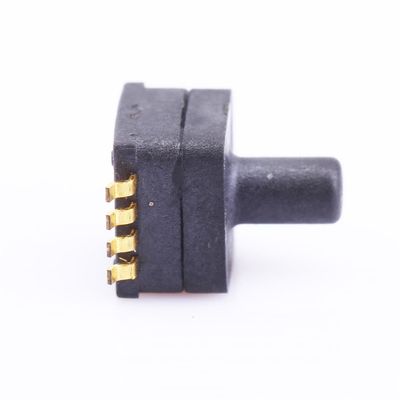

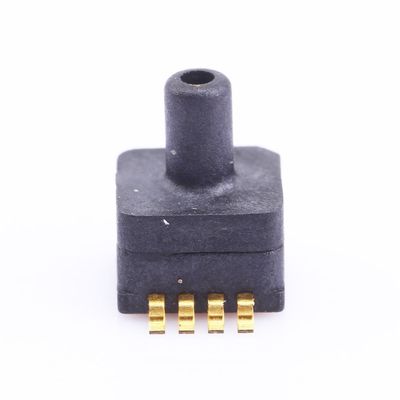

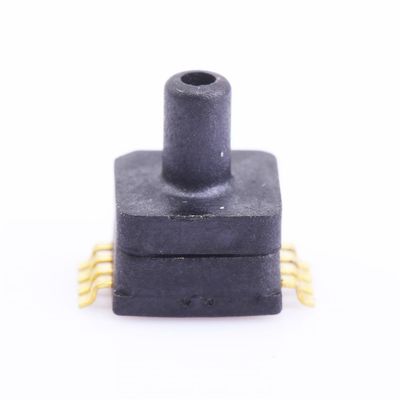

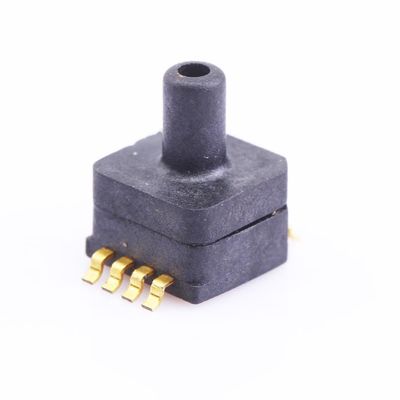

| Nom de produit: | CAPTEUR DE PRESSION | Chaîne de pression: | 0~100/700kPa |
|---|---|---|---|
| Alimentation d'énergie: | 5V ou 3.3V | Le signal de sortie: | 0.5-4.5V (ou 0.2-2.7 ou adapté aux besoins du client) |
| Exactitude: | 1% | Type de pression: | Absolu |
| Médias mesurés: | Gaz ou liquide d'air | Temp compensé.: | 0-60 ' C |
| Temp de stockage.: | -40 | 150' C | Pression de surcharge: | 2X |
| Surligner: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Caractéristique
Application
Pour le domaine d'électronique automobile, tel que le mètre de pression des pneus, voiture pump.etc.
Pour le baromètre, altimètre, pression measurement.etc de vide.
Pour le mètre ou le contrôleur etc. de pression de pression.
Paramètre d'optimisation du traitement
Sauf indication contraire, des mesures ont été prises avec une tension d'alimentation de 5 volts continu à une température de 25±1℃ et d'humidité s'étendant de 25%~85%.
| Article | Données | Unité |
| Alimentation d'énergie | 5 ou 3,3 | V |
| Chaînes de pression | 0~100/350/700 | kPA |
| Le signal de sortie | 0.5-4.5 (ou par coutume) | V |
| Exactitude | ±1.0 | %Span |
|
Temp.Coefficient zéro |
±0.03 | %FS/℃ |
|
Envergure Temp.Coefficient |
±0.03 | %FS/℃ |
| Stabilité à long terme (1year) | ±0.5 | %Span |
| Au-dessus de la pression | 2X (≥500kPa) | Reted |
| Temp de compensation. | 0 | 60/32~ 140 | ℃/℉ |
| Temp ambiant. | -10 | 85/14 | 185 | ℃/℉ |
| Temp de stockage. | -40 | 150/-40 | 302 | ℃/℉ |
Connexion de Dimension&Eletric (unité : mm/Inch)
Définition de PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Sortie |
Power+ |
LA terre |
N/C |
NOTE :
1, goupilles de N/C doit être laissé le flottement
2, soudure des goupilles d'avance : 250' C pour le maximum de 5 sec.
3, ajoutent svp le condensateur 0.1uf entre VDD et terre.

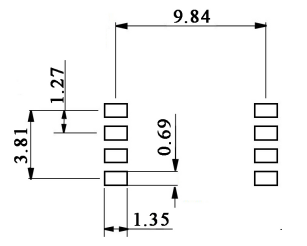

Empreinte de pas recommandée
La disposition ci-dessus d'empreinte de pas assurent l'interface de soudure appropriée de connexion entre la carte de circuit imprimé et les goupilles de capteur quand processus par ré-écoulement ou la soudure manuelle.
Notes
1. mettez en application la protection d'ESD pendant la soudure et l'assemblée.
2. surchargez la tension (6.5Vdc) ou le courant (5mA) peut brûler ASIC.
3. Le milieu doit être compatible avec les pièces pressurisées.
4. Veuillez nous contacter pour la demande spéciale sur le paramètre et l'application
