| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage d'exportation de Stardard par le carton |
| Délai de livraison: | 5-10Days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 20 000 PCs par mois |

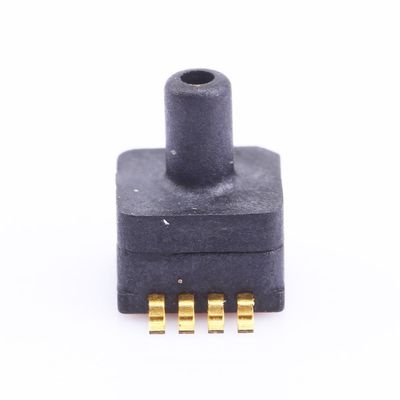

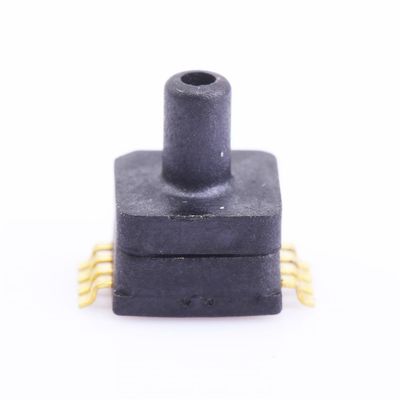

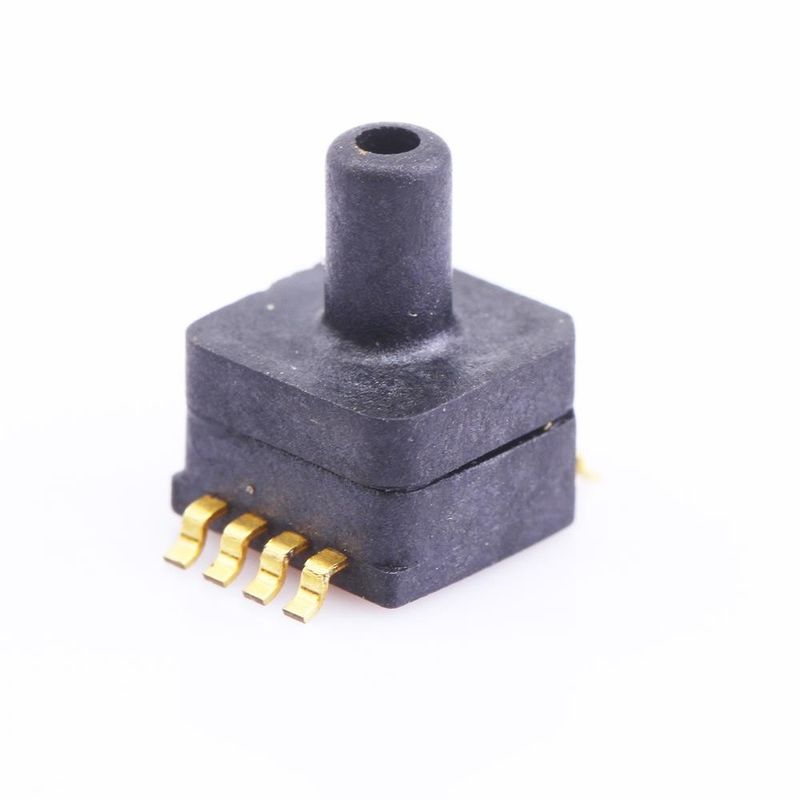

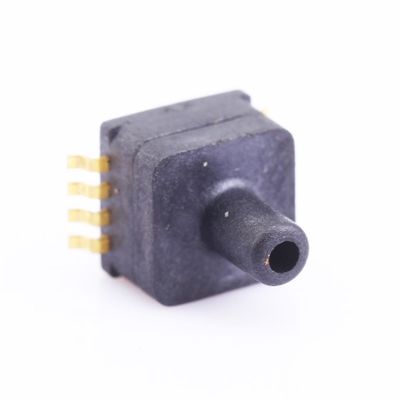

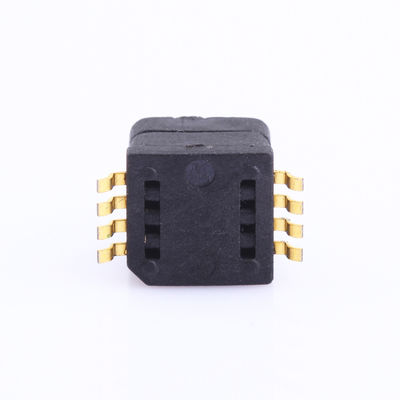

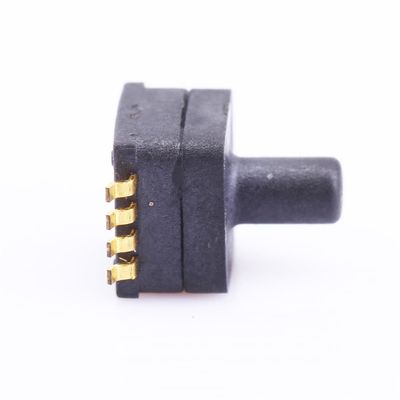

| Nom de produit: | CAPTEUR DE PRESSION | Chaîne de pression: | -100kPa~0kPa… 1000kPa |
|---|---|---|---|
| Alimentation d'énergie: | 5VDC | Le signal de sortie: | 0.5-4.5V |
| Exactitude: | 1%Span | Type de pression: | Type de mesure |
| Médias mesurés: | Air et liquide non-corrosif de gaz ou d'air | Temp compensé.: | 0-60 ' C |
| La température de travail: | -40 | 125' C | Temp ambiant: | -10~85 ' C |
| Mettre en évidence: | Transducteur de pression imperméable de silicone,capteur de pression de niveau d'eau 1000kPa,capteur numérique de pression d'eau 4.5V |
||
Caractéristique
Application
Pour le compresseur, le compresseur d'air, l'indicateur de pression et le mètre etc.
Pour d'autres champs, tels que le dispositif médical, le niveau des véhicules à moteur et liquide, l'équipement de plongée etc.
Paramètre d'optimisation du traitement
Sauf indication contraire, des mesures ont été prises avec une tension d'alimentation de 5 volts continu à une température de 25±1℃ et d'humidité s'étendant de 25%~85%.
| Article | Données | Unité |
| Alimentation d'énergie | 5 | Volts continu |
| Le signal de sortie | 0.5-4.5 (ou par coutume) | Volts continu |
| Exactitude | ±1.0 | %Span |
|
Temp.Coefficient zéro |
±0.03 | %FS/℃ |
|
Envergure Temp.Coefficient |
±0.03 | %FS/℃ |
| Stabilité à long terme (1year) | ±1 | %Span |
| Au-dessus de la pression | 2X (≤500kPa) | Évalué |
| 1.5X (≥500kPa) | ||
| Temp de compensation. |
0 | 60/32 | 140 |
℃/℉ |
| Temp ambiant. |
-10 | 85/14 | 185 |
℃/℉ |
| Temp de stockage. |
-40 | 125/-40 | 257 |
℃/℉ |
Connexion de Dimension&Electric (unité : mm/Inch)
Définition de PIN
|
1 |
3 |
5 |
7 |
2/4 6/8 |
|
SDA |
VDD |
LA terre |
Câble coaxial |
OR |
NOTE :
1, goupilles de N/C doit être laissé le flottement
2, soudure des goupilles d'avance : 250' C pour le maximum de 5 sec.
3, le condensateur 0.1uf doivent être reliés entre VDD et terre
Notes
1. mettez en application la protection d'ESD pendant la soudure et l'assemblée.
2. surchargez la tension (6.5Vdc) ou le courant (5mA) peut brûler ASIC.
3. Le milieu doit être compatible avec les pièces pressurisées.
4. Veuillez nous contacter pour la demande spéciale sur le paramètre et l'application.
