| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage d'exportation de Stardard par le carton |
| Délai de livraison: | 5-10Days |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 20 000 PCs par mois |
| Type: | capteur imperméable de pression de diaphragme affleurant | Chaîne de pression: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Le signal de sortie: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Exactitude: | 0.1%FS, 0.25%FS, 0.5%FS |
| Alimentation d'énergie: | 24VDC, 12~36VDC, 9VDC, 5VDC | Connexions de pression: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, d'autres |
| Connexions électriques: | Connecteur DIN43650, M12x1 goupille du connecteur 4, débouché de câble avec le câble | Temp de opération. Gamme: | -20 à +85°C |
| Matériel de diaphragme: | 316L acier inoxydable, option Hastelloy C | Certificat: | CE, ISO9001 |
| Mettre en évidence: | 10V imperméabilisent le transducteur de pression,Capteur affleurant de pression de niveau d'eau de diaphragme,capteur numérique de pression d'eau 4mA |
||

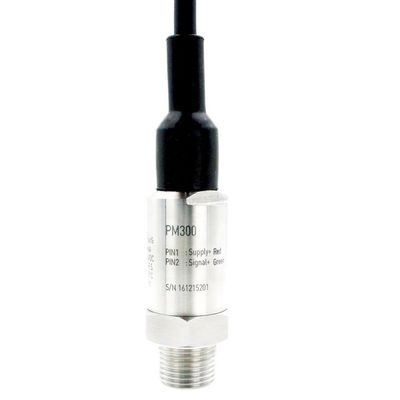

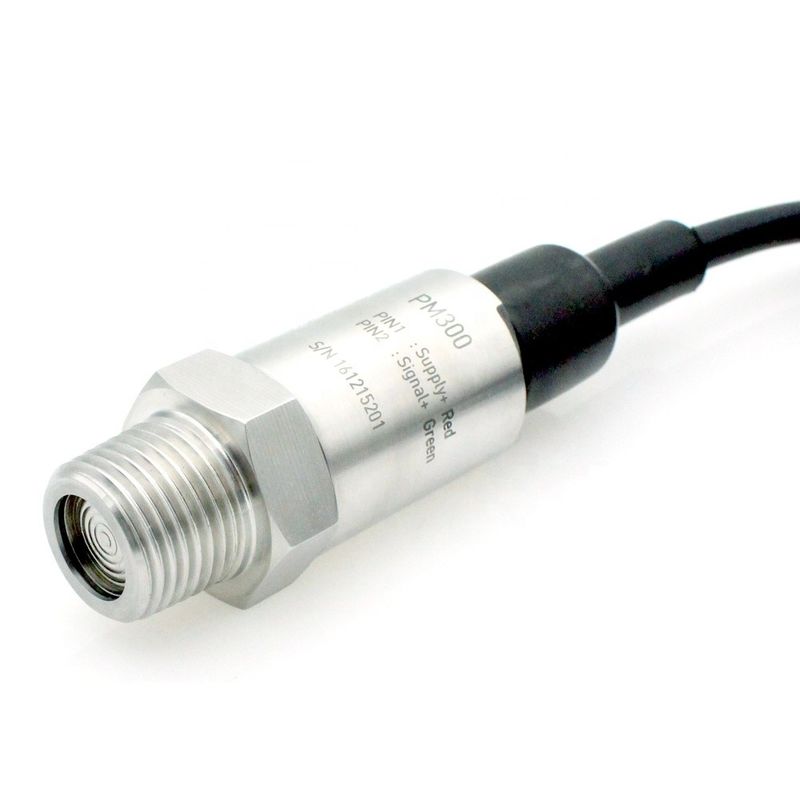

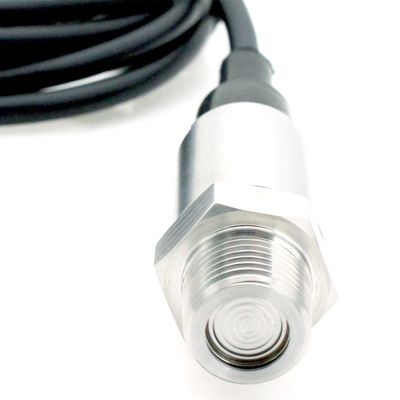

capteur imperméable de pression de diaphragme affleurant pour l'industrie des produits alimentaires et des boissons.
le capteur imperméable de pression de diaphragme affleurant est fait à partir de la puce piézorésistive de silicium de haute qualité. Toutes les connexions de processus de la pression affleurante
l'émetteur sont faits d'acier inoxydable, complètement soudé et isolent le milieu de processus de l'instrument de mesure de pression par l'intermédiaire d'un phoque positif. Le capteur imperméable de pression de diaphragme luxuriant est précision machinée pour adapter la mesure liquide de nourriture, pharmaceutique et chimique de pression.
Un large éventail de connexion de processus et de possibilités de connexion électriques sont disponibles pour répondre presque à l'exigence.
Caractéristiques
- La mesure de pression s'étend de 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Absolu, mesure et mesure scellée
- Exactitude : ±0.5%FSO
- Calibré et à température compensée
- Construction affleurante de diaphragme
- Conception piézorésistive de capteur de pression
- Variété de pression et de connexions électriques
- Sortie 4… 20mA, 0… 10V, 0… 5V et d'autres
- IP68 imperméable
Applications
- Systèmes à régulation de processus
- Nourriture et boisson
- Médical
- Fabrication du papier
Spécifications de performances
|
Paramètre |
Valeur |
Unités |
|
|
Généralités |
Chaîne de pression |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Surpression |
1.5xFS |
barre |
|
|
Ambiant |
Temp.Range fonctionnant |
-20 à +80 |
°C |
|
Temp.Range compensé |
0 à 50 |
°C |
|
|
Vibration |
10 |
g (20 à 2000Hz) |
|
|
Choc |
100 |
g (10ms) |
|
|
Cycles |
10x106 |
cycles |
|
|
@25°C électrique (77°F) |
Le signal de sortie Tension de /Supply |
4… 20 mA : 24 (12… 36) VOLTS CONTINU 0… 5 VOLTS CONTINU : 24 (12… 36) VOLTS CONTINU 1… 5 VOLTS CONTINU : 24 (12… 36) VOLTS CONTINU 0… 10 VOLTS CONTINU : 24 (15… 36) VOLTS CONTINU 0,5… 4,5 VOLTS CONTINU : 5 volts continu (de quotientométrique) |
|
|
Résistance de charge |
<> >10kΩ (pour la tension produite) |
|
|
|
Résistance d'isolation |
100 |
MΩ@50VDC |
|
|
Caractéristiques physiques |
Compatibilité de médias |
Tous les médias compatibles avec 316L solides solubles |
|
|
Logement |
acier inoxydable 304 |
|
|
|
Diaphragme |
acier inoxydable 316L |
|
|
|
Anneau de joint |
Viton ou NBR |
|
|
|
Remplissage d'huile |
Huile de silicone |
|
|
|
Protection |
IP68 |
|
|
|
Poids net |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [type.] |
% de FSO |
|
Temp. Coefficients Zero3 |
±1.5 [type.] |
% de FSO |
|
|
Temp. Coefficients Span3 |
±1.5 [type.] |
% de FSO |
|
|
Stabilité à long terme |
±0.3 [type.] |
% de FSO |
|
|
Notes 1. Toutes les valeurs mesurées à 25°C (77°F) 2. Y compris la non-linéarité, l'hystérésis et la répétabilité. 3. 0°C à 50°C (32°F to122°F) concernant 25°C (77°F). Les caractéristiques et les dimensions énumérées sont sujettes au changement sans préavis. |
|||
Diagrammes de connexion
